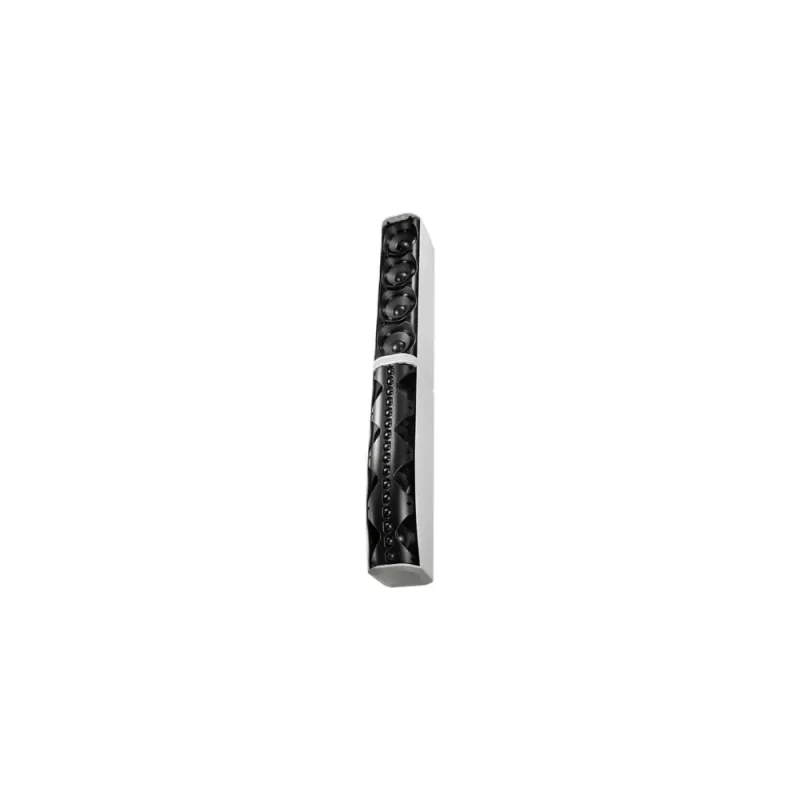

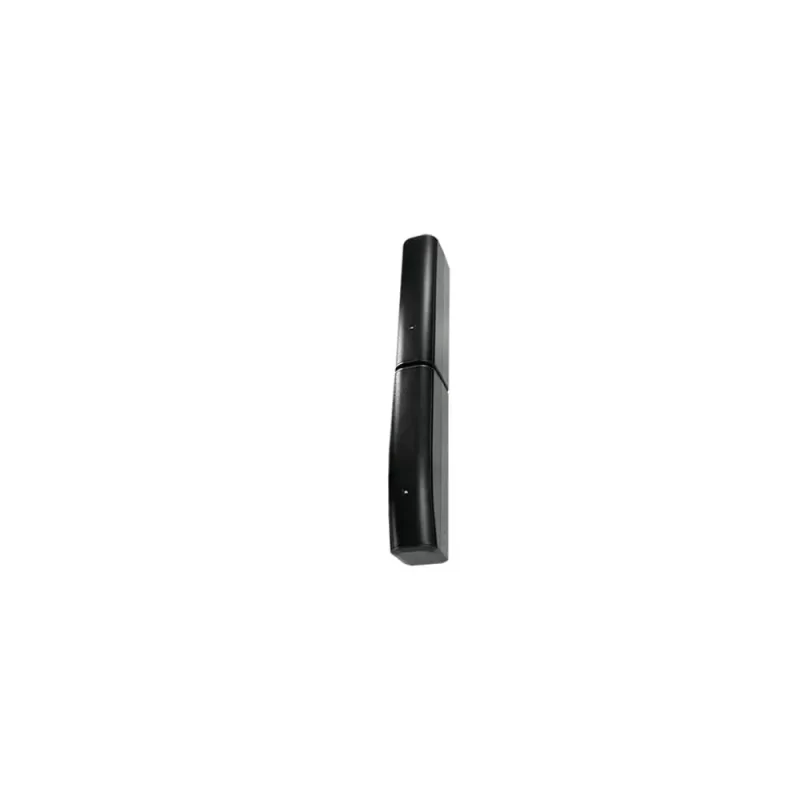

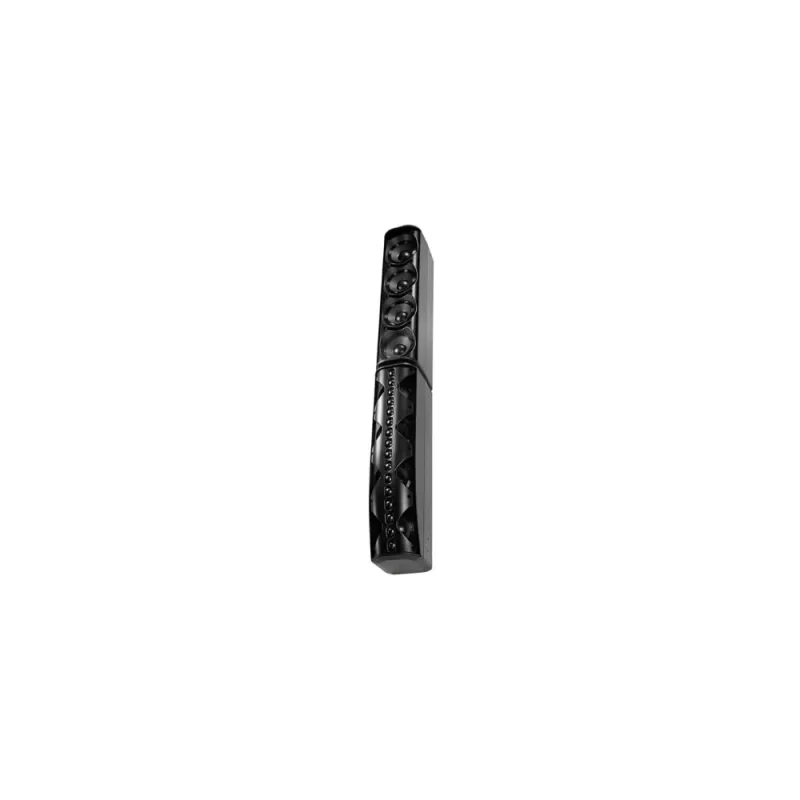

Extensión diseñada específicamente para el altavoz de columna Line Array CBT 70J-1. Con parrilla más fuerte. Cuando se conecta a un altavoz de columna de arreglo lineal CBT 70J-1, la extensión CBT 70JE-1 proporciona una respuesta de graves extendida, control de patrón extendido y mayores niveles de salida de sonido. El sistema de matriz combinado proporciona Constant Beamwidth Technology™, que representa un gran avance en la consistencia del control del patrón, utilizando una formación de haz analógica compleja y una reducción de amplitud para lograr una cobertura vertical constante sin los rayos verticales estrechos y los lóbulos fuera de cobertura que son típicos de los altavoces de columna pasivos.
Características
– Componentes: Cuatro controladores LF de alta potencia de 125 mm (5 pulgadas) (70JE-1)
-Manejo de potencia de 500 vatios (70JE-1)
-Red cruzada incorporada diseñada específicamente para combinar con CBT 70J-1 (70JE-1)
-Placa acopladora incluida (70JE-1)
-Control de patrón extendido (a 400 Hz para control de ± 20°, a 200 Hz para cancelación sustancial fuera del eje)
-Respuesta de graves extendida a 45 Hz.
-Componentes: Dieciséis tweeters de cúpula blanda de 25 mm (1 pulgada) y ocho controladores LF de alta potencia de 125 mm (5 pulgadas).
-Constant Beamwidth Technology™, pendiente de patente, proporciona directividad constante hasta las frecuencias más altas y reduce los lóbulos fuera de cobertura.
-Cobertura de patrón vertical conmutable entre 45° para cobertura de alcance medio y 25° para aplicaciones de largo alcance.
-La voz conmutable proporciona una respuesta plana en el modo de música o un pico de presencia de rango medio en el modo de voz.
-Placa acopladora y soporte giratorio (panorámico)/inclinable para pared incluidos (el patrón de punto de inserción trasero se ajusta al estándar corchetes de terceros)
Especificaciones
Controladores: Ocho (8) controladores LF de 130 mm (5 pulg.) Dieciséis (16) controladores HF de 25 mm (1 pulg.)
Rango de frecuencia: (-10 dB) 45 Hz – 20 kHz
Ángulo de cobertura: vertical: conmutable, modo estrecho: 25° (±10°), modo amplio: 45° (±10°), horizontal: 150° (±20°) Sensibilidad: Estrecha: (modo de voz) 98 dB @ 2,83 V, 95 dB @ 2,0 V (150 Hz – 8 kHz) (modo de música) 94 dB @ 2,83 V, 91 dB @ 2,0 V (80 Hz – 18 kHz) Amplia: ( modo de voz) 97 dB @ 2,83 V, 94 dB @ 2,0 V (100 – 8 kHz) (modo de música) 93 dB @ 2,83 V, 90 dB @ 2,0 V (70 Hz – 18 kHz)
Impedancia: 4 ohmios
Potencia nominal: 1000 W (pico de 4000 W), 2 horas 700 W (pico de 2800 W), 100 horas
SPL máximo (1 m): Estrecho: (modo de voz) 125 dB cont. (131 pico) (modo de música) 121 dB cont. (127 pico) Amplio: (modo de voz) 124 dB cont. (130 pico) (modo de música) 120 dB cont ave (126 pico)
Controladores de baja frecuencia: 8 unidades, controladores de 130 mm (5 pulg.), neodimio de doble imán, bobina móvil de 38 mm (1,5 pulg.), envolvente textil mezclado amortiguado, diafragma recubierto para resistencia a la humedad, los rayos UV y la sal, blindado.
Controladores de alta frecuencia: 16 unidades, controladores de 25 mm (1 pulg.), neodimio de doble imán, imán revestido y diafragma recubierto para resistencia a la humedad, los rayos UV y la sal, blindados.
Terminaciones: Gabinete de ABS reforzado con fibra de vidrio, rejilla de aluminio pintado.
Capacidad para exteriores: Clasificación IP-55, según IEC529, cuando se instala con la cubierta de panel MTC-PC2 opcional. Resistente a los rayos UV, la humedad y la norma ASTM G85 durante 200 horas, aire ácido/rocío de sal.

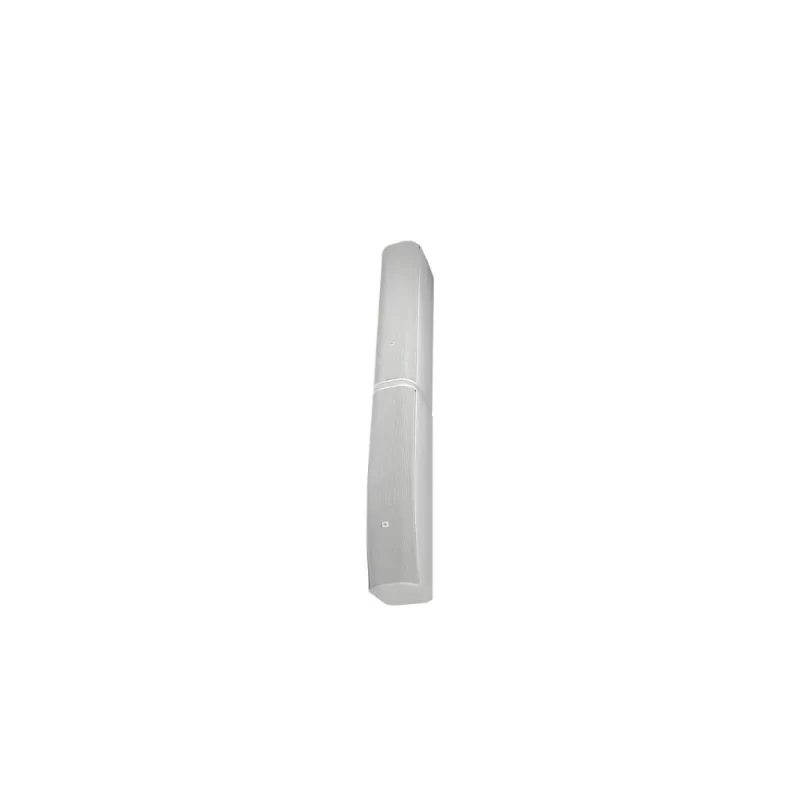

Color: Blanco o negro (-WH) Puntos de inserción: 20 puntos de inserción en total, 8 utilizados para la placa acopladora, M6 (16 mm de profundidad) en el panel posterior
Montaje: La placa acopladora de montaje une el CBT70J-1 y el 70JE-1 de extremo a extremo. Los puntos roscados en la placa del acoplador aceptan soportes de montaje en pared compatibles con OmniMount™ Series 60.0 y 120.0, así como puntos para el soporte de pared giratorio (giratorio)/inclinable que se incluye con CBT 70J-1. Doce (12) puntos de montaje M6 adicionales aceptan cáncamos de acero forjado o clips giratorios para suspensión.
Dimensiones (alto x ancho x profundidad): 1388 x 170 x 237 mm (54,8 x 6,7 x 9,3 pulgadas) Peso neto: 20,4 kg
Accesorios incluidos: Placa acopladora (incluida con 70JE-1) Soporte de pared giratorio (giratorio)/inclinable (incluido con 70J-1)
Accesorios opcionales: Cubierta del panel de terminales MTC-PC2 MTC-CBT-SMB1 Soporte de montaje en soporte para uso con soporte de altavoz de alta resistencia de 35 mm (debe ser un soporte de alta resistencia para mayor estabilidad con este conjunto) MTC-CBT-FM2 de perfil bajo y montaje empotrado Soporte para montaje en pared
Componentes 70JE-1: Cuatro (4) controladores LF de 130 mm (5 pulg.)
Rango de frecuencia (-10 dB) – 70JE-1: 45 Hz – 700 Hz Sensibilidad (2,83 V a 1 m) – 70JE-1: 90 dB en espacio completo, 96 dB en medio espacio (65 Hz – 300 Hz)
Impedancia nominal – 70JE-1: 8 ohmios Capacidad de energía 70JE-1: 500 W (pico de 2000 W), 2 horas 350 W (pico de 1400 W), 100 horas
SPL máximo 70JE-1: 117 dB
Peso neto 70JE-1: 8,2 Kg
